超薄型鋼結構防火涂料廠家與厚涂型、薄涂型相比,粒度更細、涂層更薄,用量更少,施工方便,裝飾性更好,是鋼結構防火涂料領域研究的熱點。研究了丙烯酸樹脂合成條件,引發劑用量,配比,反應時間等對涂料耐火性能的影響。研究了丙烯酸樹脂和環氧樹脂拼合作基料對涂料性能的影響以及可膨脹石墨(EG)、鉬酸銨(AM)、納米Mg(OH)2、可膨脹石墨與鉬酸銨、可膨脹石墨與納米Mg(OH)2協同使用對涂料防火性能的影響。垂直燃燒法測定了耐火極限。熱重分析法研究了防火涂料的熱穩定性。建立了防(fang)火(huo)涂(tu)料動力學模型(xing),計算了活(huo)化能。結果(guo)表明,當引發劑用量1.3g,溶劑用量65g,丙烯(xi)酸(suan)丁酯用量30g,滴(di)加單體時(shi)間120min時(shi),樹脂(zhi)耐火(huo)性能最好。樹脂(zhi)的拼合,能有效改善丙烯(xi)酸(suan)樹脂(zhi)為基料時(shi)涂(tu)層有細小(xiao)裂紋的情(qing)況,并能提(ti)高附著(zhu)力,以2:3拼合作(zuo)基料時(shi),防(fang)火(huo)涂(tu)料耐火(huo)時(shi)間提(ti)高了3.8min。

  可膨脹石墨、鉬酸銨、納米Mg(OH)2及其協同使用能有效改善涂料的耐火性能,在單因素條件摸索的基礎上對配方進行了優化:熱塑性丙烯酸樹脂3.0g、三聚氰胺聚磷酸鹽(MPP)1.0g、三聚氰胺(MEL)3.0g、季戊四醇(PER)1.0g、可膨脹石墨0.5g、鉬酸銨0.65g、納米Mg(OH)20.14g,涂層厚1.80mm時,耐火極限為146min。防火涂料的理化性能符合《鋼結構防火涂料》(GB14907-2002)對超薄型鋼結構防火涂料的要求。動力學(xue)分析表(biao)明,在(zai)200℃~ 330℃、330℃~ 500℃階段可膨(peng)脹(zhang)石墨/鉬(mu)酸銨涂(tu)料(liao)較鉬(mu)酸銨、可膨(peng)脹(zhang)石墨、可膨(peng)脹(zhang)石墨/納米Mg(OH)2涂(tu)料(liao)的活化能大,反應活性低,防火(huo)性能好,與垂直(zhi)燃燒(shao)法測得結果(guo)一致。

  防(fang)(fang)火(huo)(huo)涂(tu)(tu)料根(gen)據每個(ge)場所的(de)(de)(de)使用，就(jiu)有著(zhu)不同的(de)(de)(de)防(fang)(fang)火(huo)(huo)涂(tu)(tu)料種類，咱們給(gei)防(fang)(fang)火(huo)(huo)涂(tu)(tu)料做區分(fen)的(de)(de)(de)時候(hou)，不論是(shi)根(gen)據防(fang)(fang)火(huo)(huo)涂(tu)(tu)料的(de)(de)(de)厚薄還是(shi)防(fang)(fang)火(huo)(huo)涂(tu)(tu)料的(de)(de)(de)材質差異，防(fang)(fang)火(huo)(huo)涂(tu)(tu)料可以多(duo)種分(fen)類方式(shi)，下(xia)面咱們也是(shi)對防(fang)(fang)火(huo)(huo)涂(tu)(tu)料進行(xing)了相(xiang)應(ying)的(de)(de)(de)分(fen)類，分(fen)類依(yi)據是(shi)根(gen)據防(fang)(fang)火(huo)(huo)涂(tu)(tu)料的(de)(de)(de)使用領域。

　　防火涂料分為以下幾種：鋼結構防火涂料廠家，厚涂型鋼結構防火涂料，薄涂型鋼結構防火涂料，超薄型鋼結構防火涂料，飾面型防(fang)火(huo)(huo)涂料(liao)，電(dian)纜防(fang)火(huo)(huo)涂料(liao)，預應力混凝土防(fang)火(huo)(huo)涂料(liao)。

　　1、鋼(gang)結(jie)構(gou)防(fang)火(huo)涂(tu)料(liao)，刷涂(tu)或噴涂(tu)在鋼(gang)結(jie)構(gou)表面，起(qi)到防(fang)火(huo)隔熱作用，從而(er)(er)防(fang)止了鋼(gang)材在火(huo)災中迅速升(sheng)溫而(er)(er)降低強度，以避免鋼(gang)結(jie)構(gou)失去(qu)支(zhi)撐能力而(er)(er)導致建(jian)筑物倒塌。

　　2、厚涂(tu)型鋼結(jie)構防火(huo)涂(tu)料(liao)，在火(huo)災中涂(tu)層不膨脹，依靠材料(liao)的(de)不燃性，低導熱性或(huo)涂(tu)層中材料(liao)的(de)吸熱性，延緩鋼材的(de)升溫(wen)，保(bao)護鋼件。

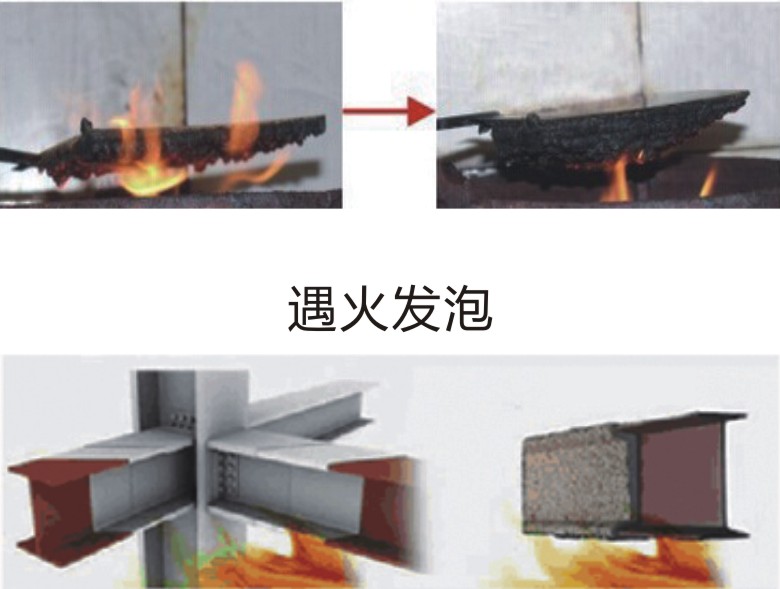

　　3、薄涂(tu)型鋼(gang)結構防火涂(tu)料，在受熱時(shi)能膨脹(zhang)發(fa)(fa)泡，以膨脹(zhang)發(fa)(fa)泡所(suo)形成的耐火隔熱層延緩鋼(gang)材的升溫，保(bao)護(hu)鋼(gang)構件。

　　4、超薄型鋼結構防火涂(tu)料，受火時(shi)膨脹發(fa)泡，形成致密的防火隔熱層。

　　5、飾面型(xing)防火(huo)(huo)涂料，發生(sheng)火(huo)(huo)災時，具(ju)有阻止火(huo)(huo)勢(shi)蔓延，達到保護可燃基材(cai)的目的。

　　6、電(dian)纜防火(huo)(huo)涂料，理化性能及耐候性能較好，涂層(ceng)較薄，遇火(huo)(huo)能生成均勻致密(mi)的(de)海綿(mian)狀泡沫隔熱(re)(re)層(ceng)，有顯著的(de)隔熱(re)(re)防火(huo)(huo)效果，從(cong)而達到保護(hu)電(dian)纜，阻(zu)止火(huo)(huo)焰(yan)蔓延(yan)、防止火(huo)(huo)災(zai)的(de)發(fa)生和發(fa)展的(de)目的(de)。

　　7、預應力混凝土防火涂料，涂層可以有效的阻隔火焰和熱量，降低熱量向混凝土及其內部預應力鋼筋的傳遞速度，已推遲其升溫的時間，從而提高預應力樓板的耐火極限，達到防火保護的目的。浙江防火涂料廠家
